針織圓機
織機控制裝置/配件
NAVIGATOR

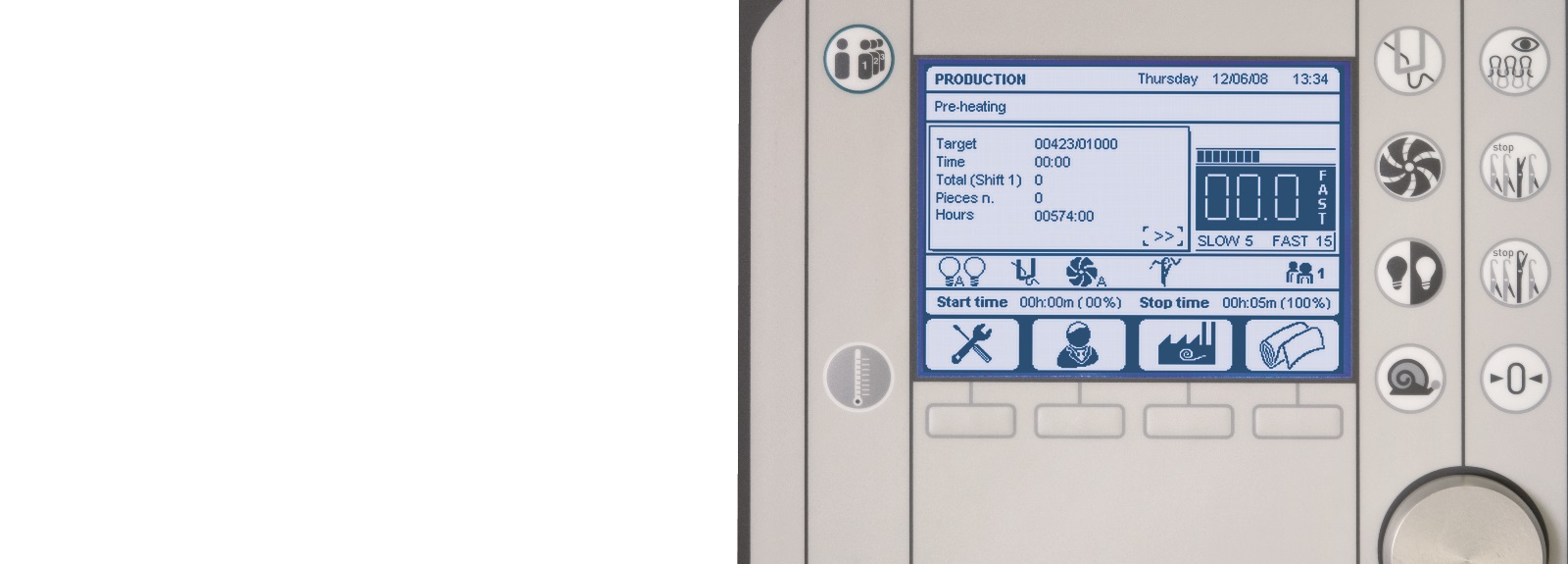

NAVIGATOR - 織機控制裝置
應用
NAVIGATOR控制織機導航裝置的設計提供了圓編針織機及內衣機所有相關生產參數的中央監控。此系統可含括所有操控圓編針織機所需的部件。美名格可為個別的客戶需求做訂制。
主要特點
- 一目了然，集中顯示織機所有相關功能
- 可連接紗長測量系統和其他監控系統
- 可儲存30天的生產數據
- 能夠讓舊機臺翻新改造

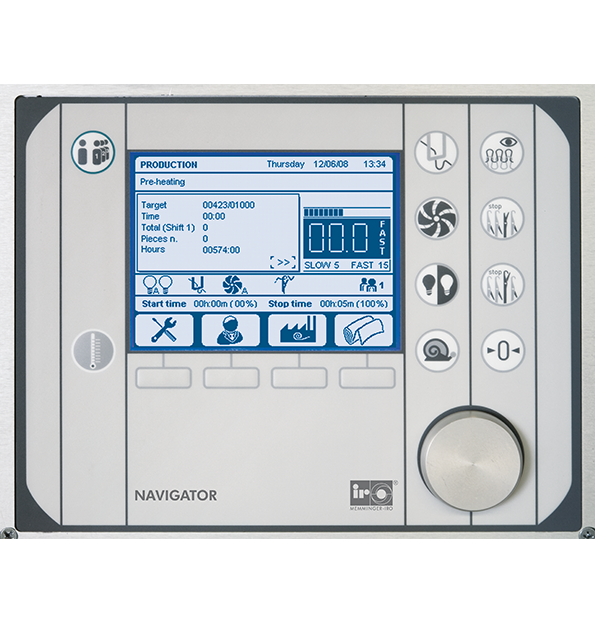

NAVIGATOR: 組件
微處理器:
高質量的驅動交流界面。
操作界面:
人性化顯示屏可快速操作旋轉式按紐菜單通過獨立菜單可確定各項數據和參數。
轉換器:
主馬達速度控制
菜單鍵:
NAVIGATOR 生產，質量和服務菜單。.
功能鍵:
激活相關功能，如照明功能。
1. 微處理器
高質量的驅動交流界面。
2. 操作界面:
人性化顯示屏可快速操作旋轉式按紐菜單通過獨立菜單可確定各項數據和參數。
3. 轉換器:
主馬達速度控制
4. 菜單鍵:
NAVIGATOR 生產，質量和服務菜單。
服務菜單，用于參數設定
質量控制和監測
生產控制和監測
滿布停機
5. 功能鍵:
在初始階段激活/關閉出紗停機功能
LMW3啟動/關閉
除塵風扇啟動/關閉
MNC針織檢測儀啟動/關閉
照明燈啟動/關閉
探針器啟動/關閉
織機快慢速調整和
轉數歸零
Technische Daten 技術數據
電源供應 | 3相 x 400 伏 交流 |
|---|---|
輔助配備輸出電壓 | 24 伏 直流 4 安培 最大電流; 24 伏 交流 3 安培 最大電流; 220 伏 交流 400 – 800 伏安 (VCL風扇除絮機適用); 選配 24 伏 交流 - 46 伏 交流 400 伏安電子卷取裝置適用 |
500 mA 直流 輸出, 短路保護 | 16 |
輸入端 | 24 |
序向線 | 5 |
總線 | CAN BUS局域網絡總線接口 |
USB | 1 USB 端口, 例如使用記憶裝置傳輸提花數據 |
無線傳輸 | 適用于電子卷取裝置 |
選針器 (選配) | 180 伏 直流 |
以太網絡 | 取得生產數據 |
主控制器重量 | 22 kg |
控制織機導航裝置重量 | 2.6 kg |
Varianten型號
Zubeh?r配件
下載下載
-
- Operating instructions
- Operating Instruction Version 3.3 (1 MB), German
- Installation Instruction Version 3.3i (464 KB), German
- Operating Instruction Version 3.3 (761 KB), English
- Installation Instruction Version 3.3i (461 KB), English
- Operating Instruction Version 3.3 (785 KB), Spanish
- Installation Instruction Version 3.3i (479 KB), Spanish
- Operating Instruction Version 3.3 (1 MB), French
- Installation Instruction Version 3.3i (665 KB), French
- Operating Instruction Version 3.3 (778 KB), Italian
- Installation Instruction Version 3.3i (482 KB), Italian
- Operating Instruction Version 3.3 (1 MB), Turkish
- Installation Instruction Version 3.3i (742 KB), Turkish
- Operating Instruction Version 3.3 (1 MB), Portuguese
- Installation Instruction Version 3.3i (477 KB), Portuguese
- Operating Instruction Version 3.3 (2 MB), Chinese-trad.
- Installation Instruction Version 3.3 (942 KB), Chinese-trad.
-
- Information material
- Questionnaire (430 KB), English
-
- Electrical connection
- Navigator S Version 3.3 (4 MB), German
- Take Down (500 KB), German
- Navigator S Version 3.3 (4 MB), English
- Take Down (559 KB), English
- Navigator S Version 3.3 (4 MB), Spanish
- Take Down (563 KB), Spanish
- Navigator S Version 3.3 (4 MB), French
- Navigator S Version 3.3 (4 MB), Italian
- Take Down (566 KB), Italian
- Navigator S Version 3.3 (4 MB), Turkish
- Take Down (557 KB), Turkish
- Navigator S Version 3.3 (4 MB), Portuguese
- Take Down (566 KB), Portuguese
- Navigator S Version 3.3 (4 MB), Chinese-trad.
- Take Down (826 KB), Chinese-trad.
