MRA 2 - 伺服馬達驅動皮帶系統
應用

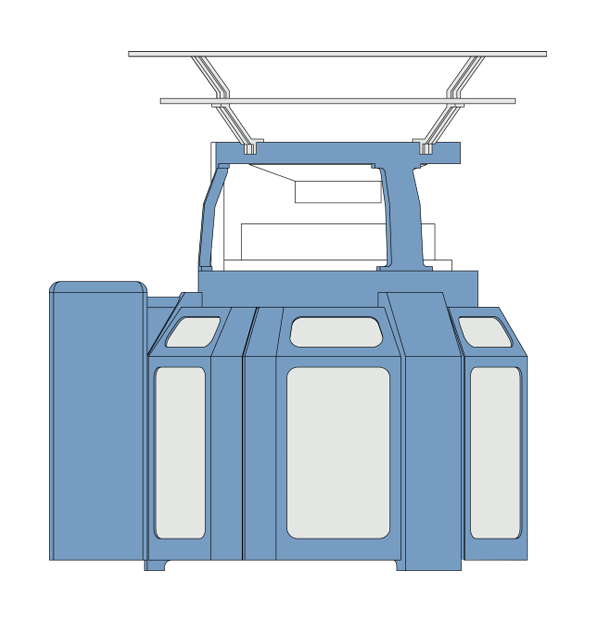

MRA 2 - 伺服馬達驅動皮帶系統完全取代調速盤系統驅動的方式。伺服馬達設定了新的標準。每一條皮帶由個別的伺服馬達來驅動。伺服馬達由一組中央終端機來設定與控制。MRA 2 - 伺服馬達驅動皮帶系統被設計來適用于各種圓形針織機，其設定調機時間只需用到過去所需設定時間的十分之一。
主要特點
- 與現有其他方法相比較,它具有等長又精準的編結目
- 因為在各種織機上都可執行穩定,均勻,可程控的喂紗率,織物質量因而改善
- 設定時間很短所以大大的提高產能也降低了生產成本
MRA 2: 組件

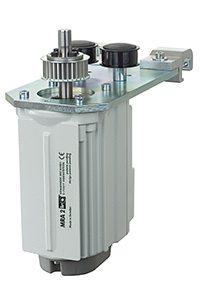

伺服馬達:
驅動皮帶的速度取決于所設定的喂紗率。

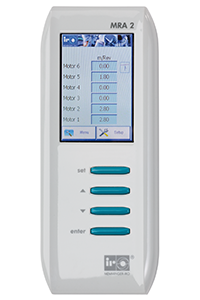

操作面版:
觸控屏幕用于輸入按裝設定與操作參數。
控制盒:
供應伺服馬達所須電力,最多達6個伺服馬達。 控制盒儲存來自于操作面版,編碼器的數據并傳送這些數據到伺服馬達。
電容器:
在主電力失效的當下,電容器可以接替供應電力直到織機完全靜止;以避免扯斷紗線。
編碼器:
編碼器偵測軸心的轉動并傳輸相當?shù)拿}波到控制盒。
1. 伺服馬達
驅動皮帶的速度取決于所設定的喂紗率。
2. 操作面版
觸控屏幕用于輸入按裝設定與操作參數。
3. 控制盒
供應伺服馬達所須電力,最多達6個伺服馬達。 控制盒儲存來自于操作面版,編碼器的數據并傳送這些數據到伺服馬達。
4. 電容器
在主電力失效的當下,電容器可以接替供應電力直到織機完全靜止;以避免扯斷紗線。
5. 編碼器
編碼器偵測軸心的轉動并傳輸相當?shù)拿}波到控制盒。
Technische Daten技術數據
電源供應 : | 3 相 400 伏 交流, 其他電壓最好自備可逆變壓器 |
|---|---|
線性頻率 : | 45 – 66 赫茲 |
消耗功率 : | 250 伏安/每個伺服馬達 |
最大送紗器驅動數 : | 每個伺服馬達相對于每條皮帶60個MPF送紗器，或每個伺服馬達相對于每條皮帶24個MER送紗器。 |
最大皮帶速度 : | 360 米/每分鐘 (使用 30-齒數傳動齒輪)500 米/每分鐘 (使用 40-齒數傳動齒輪)576 米/每分鐘 (使用 48-齒數傳動齒輪) |
介于控制盒與伺服馬達的連接電纜長度 : | 1.8 米 或 3.0 米 |
Varianten型號
Zubeh?r配件
伺服馬達
驅動皮帶的速度取決于所設定的喂紗率。
操作面版
觸控屏幕用于輸入按裝設定與操作參數。
控制盒
供應伺服馬達所須電力,最多達6個伺服馬達。控制盒儲存來自于操作面版及編碼器的數據并傳送這些數據到伺服馬達。
電容器
在主電力失效的當下,電容器可以接替供應電力直到織機完全靜止;以避免扯斷紗線。
編碼器
編碼器偵測軸心的轉動并傳輸相當?shù)拿}波到控制盒。
