監控和量測系統

LMT 7

LMT 7 - 多功能電子量紗儀

應用

LMT 7 - 多功能電子量紗儀是一種以軟件為基礎的電子式紗線喂入量測儀。其設計目的在從操作中取得和檢測從大圓針織機上所持續喂入底紗和是否有橡筋紗喂入的生產訊息數據。

主要特點

質量控制-區分織物質量
規格織物質量容易再?gòu)?fù)制
量測結果以數據控管并建立文件檔

LMT 7: 組件

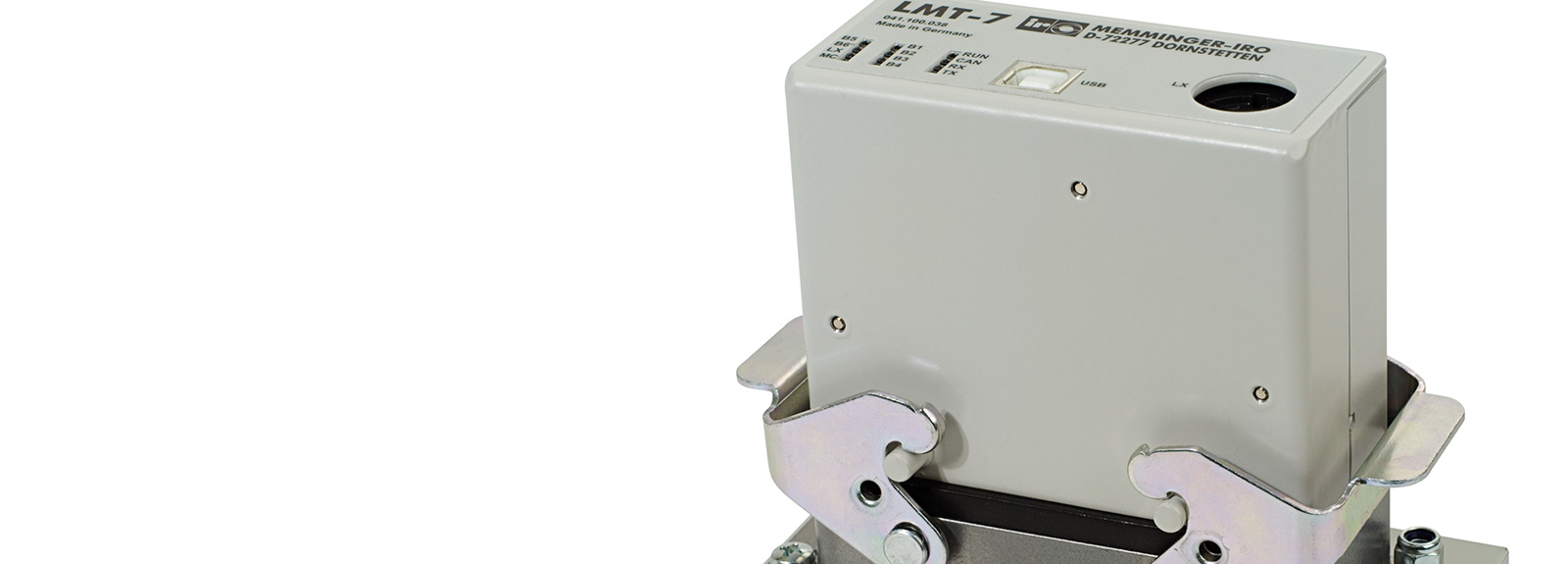

ST 轉接器與終端盒:

ST 轉接器與終端盒扮演LMT 7 -多功能電子量紗儀軟件與脈波產生器(MPF IP內置脈波產生器的送紗器, MER IP內置脈波產生器的橡筋紗送紗器和內置脈波產生器的量測轉座),喂入量取轉輪和織機周轉傳感器之間通訊接口的角色。

喂入量取轉輪及磁鐵座:

喂入量取轉輪量取介于送紗器與喂紗嘴之間橡筋紗的延伸。

MPF IP內置脈波產生器的送紗器,MER IP內置脈波產生器的橡筋紗送紗器和內置脈波產生器的量測轉輪座:

MPF IP內置脈波產生器的送紗器, MER IP內置脈波產生器的橡筋紗送紗器和內置脈波產生器的量測轉輪座量測皮帶的速度并將此轉換成脈波傳送到紗線喂入量測儀。織機上裝置其他廠牌送紗器，皮帶的速度由內置脈波產生器的量測轉輪座量測。

1.ST 轉接器與終端盒

2. 喂入量取轉輪及磁鐵座

喂入量取轉輪量取介于送紗器與喂紗嘴之間橡筋紗的延伸。

3. MPF IP內置脈波產生器的送紗器,MER IP內置脈波產生器的橡筋紗送紗器和內置脈波產生器的量測轉輪座

Technische Daten技術數據

操作系統:	WINDOWS XP 或更高階
電源供應:	24 伏交流 +/- 15%, 50/60 赫茲
最大電流:	< 10 瓦

Varianten型號

Zubeh?r配件

MPF IP送紗器內置脈波產生器

測量皮帶速度并以脈波形態傳遞到架設在織機上的紗線喂入量測儀。

MER IP橡筋紗送紗器內置脈波產生器

測量皮帶速度并以脈波形態傳遞到架設在織機上的紗線喂入量測儀。

MRT IP量測轉輪座內置脈波產生器

測量皮帶速度并以脈波形態傳遞到架設在織機上的紗線喂入量測儀。

ST 轉接器與終端盒

ST 轉接器與終端盒扮演LMT 7 -多功能電子量紗儀軟件與脈波產生器(MPF IP送紗器內置脈波產生器, MER IP橡筋紗送紗器內置脈波產生器和IP量測轉輪座內置脈波產生器),喂入量測轉輪和織機周轉傳感器之間通訊接口的角色。
