送紗器
MER 4

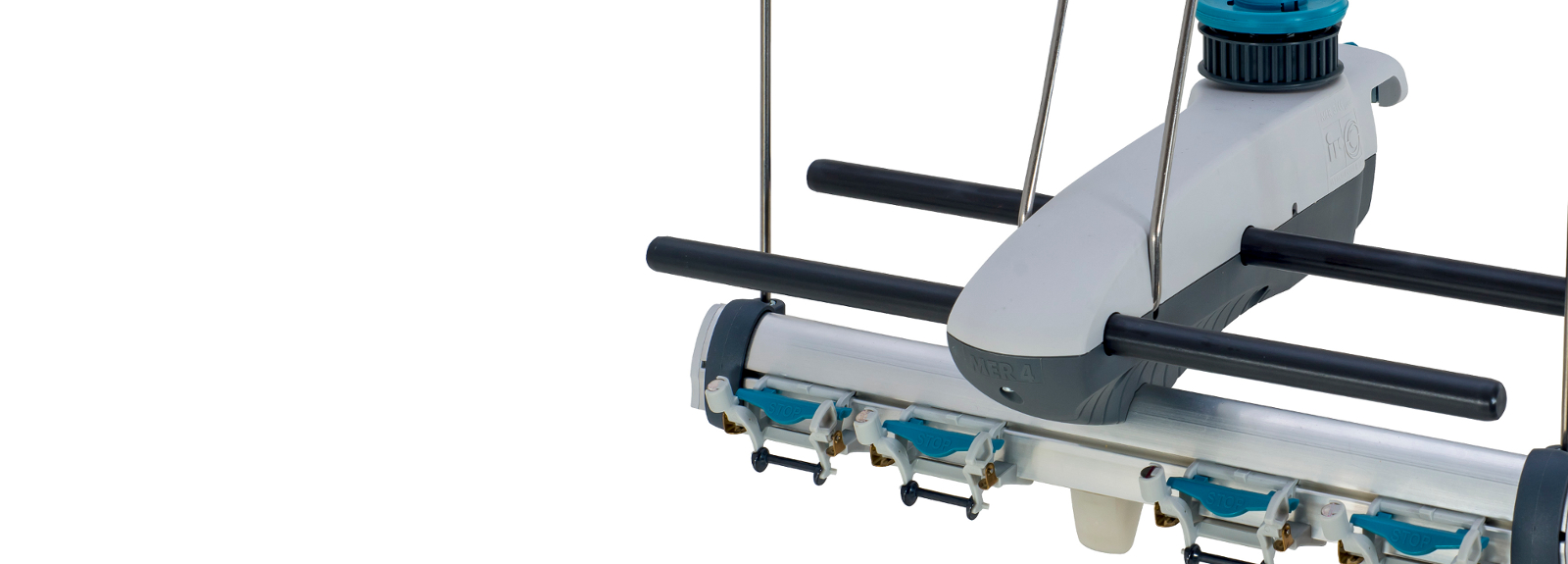

MER 4 - 橡筋紗送紗器
應用
MER 4 橡筋紗送紗器是全方位的橡筋紗送紗器設計做為大圓針織機積極式喂入橡筋裸紗。新一代的橡筋紗送紗器在處理橡筋裸紗有更低更均勻的張力表現。
主要特點
- 全新設計的自停器在處理橡筋裸紗有更低的張力表現
- 電子式全自動自停系統集成化統合在一片電路板上
- 適用性高。具單一齒輪比因此適用于各型號織機

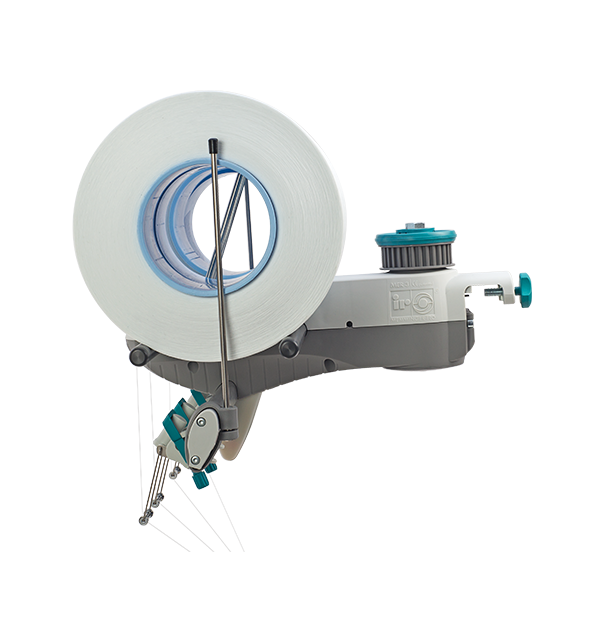

MER 4: 組件
自停系統:
自停系統以重量引力操作。斷紗時非接觸性的磁力牽動自停系統。
發色的停機指示燈:
警示燈位于送紗器下方中央可高度辨識位置。斷紗停機時機殼變色。
防塵遮蓋 (選配):
防塵遮蓋防止風綿污染橡筋筒紗減少織機停機和織物污損。進而提高織機產能。
1. 自停系統
自停系統以重量引力操作。斷紗時非接觸性的磁力牽動自停系統。
2. 發色的停機指示燈
警示燈位于送紗器下方中央可高度辨識位置。斷紗停機時機殼變色。
3. 防塵遮蓋 (選配)
防塵遮蓋防止風綿污染橡筋筒紗減少織機停機和織物污損。進而提高織機產能。
Technische Daten技術資料
織機斷紗停機掣動回路額定電壓: | 12/24 伏 交流/直流 |
|---|---|
最大斷紗消耗電流: | 25毫安 |
紗線張力 | 最低 0.8cN(厘牛頓) |
Varianten型號
Zubeh?r配件
防塵屏蔽
防塵屏蔽防止風綿污染橡筋筒紗減少織機停機和織物疵點，進而提高織機產能。
MER 4的自停系統
自停系統以重量引力操作。如果斷紗,非接觸性的磁力引發停機掣動系統。
連接電纜
雙蕊電纜為 MER 4 提供電氣接電。
