送紗器
EFS 800

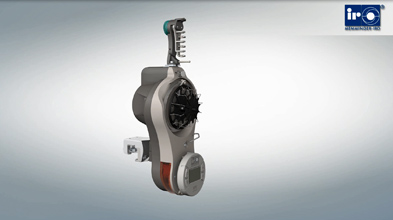

EFS 800 - 電子張力控制送紗器
應用說明
EFS 800 電子張力控制送紗器設計在針織機喂入彈性和非彈性紗線并控制其張力. 一個傳感器量測紗線張力和正確的調節喂入速度. 使用擊鍵設定其張力值. 顯示屏幕以cN(厘牛頓)為單位顯示現時和設定的張力值,以及現時每分鐘以公尺為單位的喂紗速度.EFS 800電子張力控制送紗器具有二種操作模式: 在恒定喂紗模式下, 送紗器調節喂入張力,所以紗線喂入可恒保其設定值,即便是停機時亦然. 在搖控張力模式下,一塊電路板與織機溝通控制著喂入紗線張力的增加與降低.
特點
- 恒定的紗線張力可確保織物的長度與幅寬以及編結圈均一化
- 恒定的紗線喂入速率使添紗不失誤降低織物瑕疵率
- 提高織機速率降低因失誤而停機的次數
- 操作容易 自動歸零的紗線張力傳感器 這二個特征可節省時間降低成本
- 恒定的紗線張力可確保織物的長度與幅寬以及編結圈均一化
- 自動卷取按鈕 - 無須人工卷取動作
- 高動力馬達-紗線喂入率以及紗線恒定張力的調節都在毫秒間完成
- 停止喂紗時可程控降低紗線張力
- 可程控過量喂紗功能以確保當紗離開織點后能確實夾妥
- 自動檢測紗的軟硬度以及調整至合適的紗種 無須更改軟件

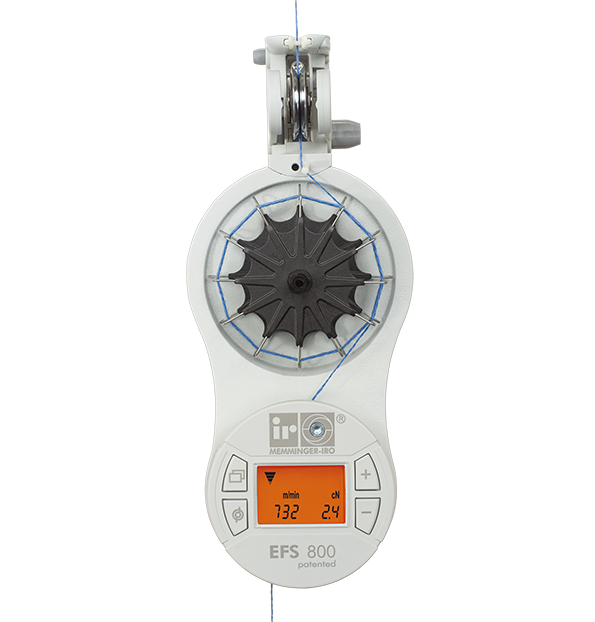

EFS 800: 元件
雙片磁性張力夾:
雙片磁性張力夾具微調及自潔功能. 它設計來確保恒定的夾紗張力. 張力夾上端有一封閉性磁眼避免紗線通過時的纏繞.

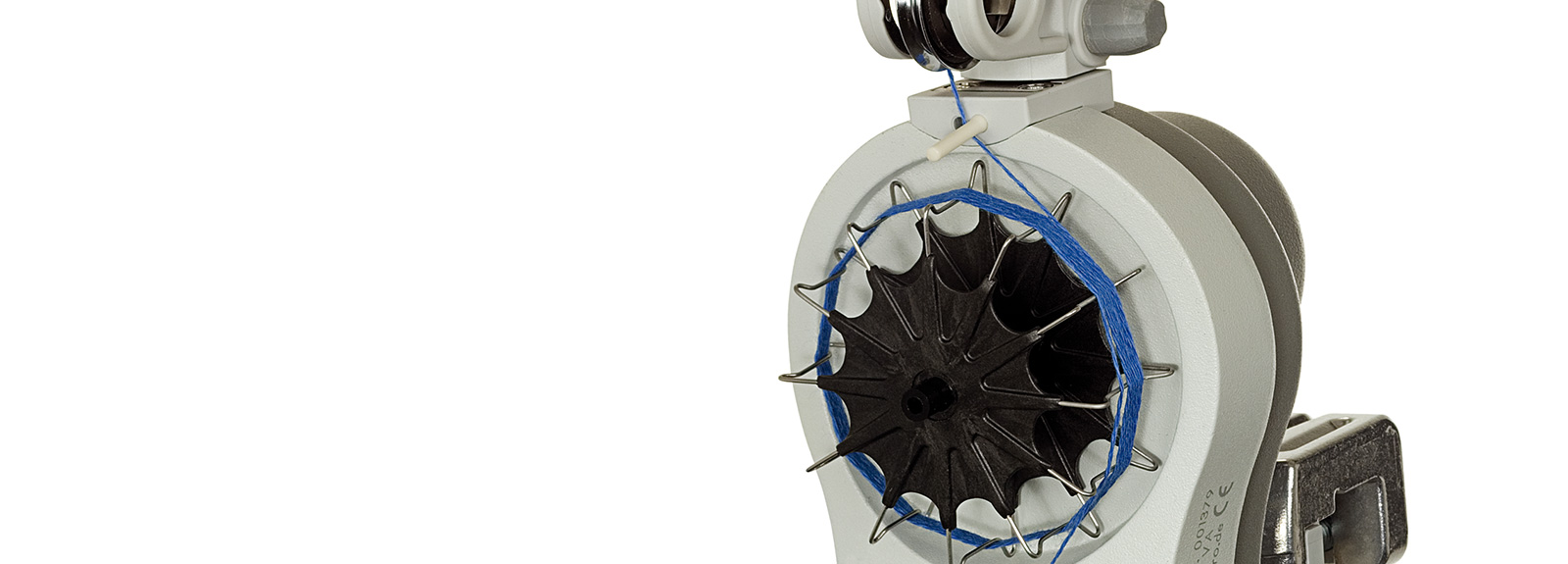

儲紗輪:
此儲紗輪很輕但很堅固.用以理想搭配高動力應力傳輸?shù)鸟R達. 精確的卷取紗線確保卷取優化及防止過量卷取.
操作鍵:
選單導引操作及簡單控制 使其鍵盤具有使用親合性.
卷取鍵:
按壓卷取紐 紗線自動在儲紗輪卷取8圈.
紗線傳感器:
紗線傳感器有一支升降桿做為自動歸零之用. 持續反應的傳感器確保最佳的調節與保持設定的張力.持續的訊號處理和快速的馬達調節以確保喂紗無張力跳動峰值.
1. 雙片磁性張力夾
雙片磁性張力夾具微調及自潔功能. 它設計來確保恒定的夾紗張力. 張力夾上端有一封閉性磁眼避免紗線通過時的纏繞.
2. 儲紗輪
此儲紗輪很輕但很堅固.用以理想搭配高動力應力傳輸?shù)鸟R達. 精確的卷取紗線確保卷取優化及防止過量卷取.
3. 操作鍵
選單導引操作及簡單控制 使其鍵盤具有使用親合性.
4. 卷取鍵
按壓卷取紐 紗線自動在儲紗輪卷取8圈.
5. 紗線傳感器
紗線傳感器有一支升降桿做為自動歸零之用. 持續反應的傳感器確保最佳的調節與保持設定的張力.持續的訊號處理和快速的馬達調節以確保喂紗無張力跳動峰值.
Technische Daten技術資料
| 電壓 | 57 伏 直流 |
|---|---|
最大電流 | 3 安培 |
最大功率 | 35 瓦 (伏安) |
最大喂紗率 | 1,500 公尺/每分鐘 |
紗線張力范圍 | 0.5 - 40 cN (厘牛頓) |
重量 | 0.65 公斤 |
Varianten版本
EFS 804
最大張力可達160 cN(厘牛頓)
EFS 820
最大卷取可達200米
Zubeh?r附件
下載下載
-
- 操作說明
- Operating Instruction (1 MB), German
- FSM 6 Operating Instructions (299 KB), German
- Slow Communication 1 (2 MB), German
- Operating Instruction (1 MB), English
- FSM 6 Operating Instructions (325 KB), English
- Slow Communication 1 (2 MB), English
- Operating Instruction (1 MB), Spanish
- Operating Instruction (1 MB), French
- Operating Instruction (1 MB), Italian
- Operating Instruction (1 MB), Turkish
- EFS 800 (1 MB), Portuguese
- Operating Instruction (2 MB), Chinese-trad.
-
- 相關資料
- General information about feeders on fl at knitting machines (652 KB), German
- Installation on Flat Knitting Machines (149 KB), German
- Questionnaire Installation EFS on Socks and Panty Hose Machines (129 KB), German
- General information about feeders on fl at knitting machines (659 KB), English
- Installation on Flat Knitting Machines (150 KB), English
- Questionnaire Installation EFS on Socks and Panty Hose Maschines (66 KB), English
- Contact Cable Insulation Cap (36 KB), Ger.-Engl.
- Contact Cable (99 KB), Ger.-Engl.
- MSF and EFS 800/900 Power Units (84 KB), Ger.-Engl.
- Overview EFS devices (210 KB), Ger.-Engl.
- General information about feeders on flat knitting machines (590 KB), Portuguese
Videos影片
